英國ABERLINK三坐標測量機型號示例：

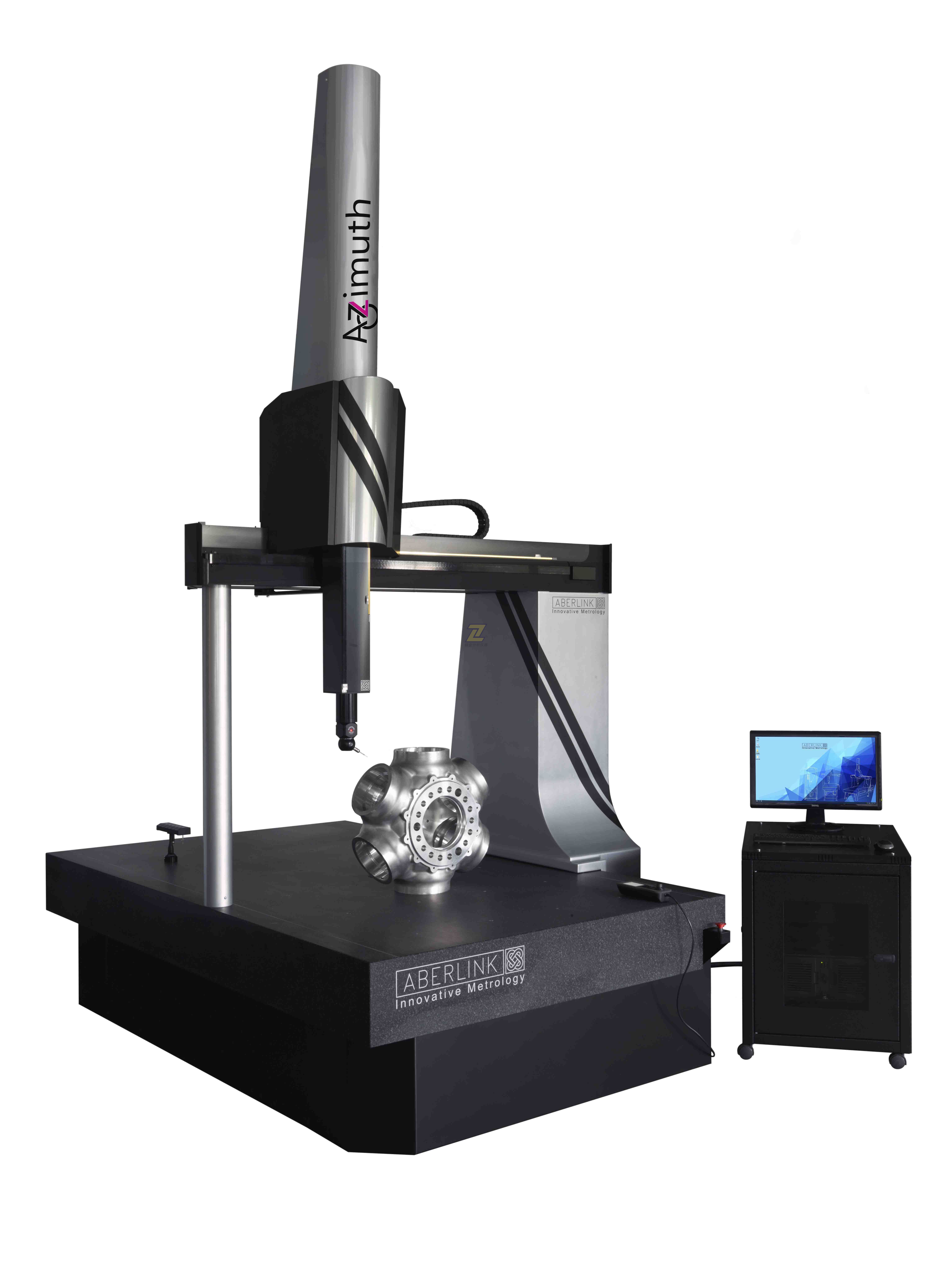

1、Aberlink Azimuth大型三坐標測量機

隨著三坐標測量機越來越大，這不僅僅是設計的標準尺寸變大，結構的剛性更是至關重要的。機身重量也必須力求在低限度。Azimuth三坐標測量機不僅僅是Aberlink大測量范圍的三坐標測量機，更是Aberlink憑借二十年多的經驗，和研發技術，采用新材料技術之作。

Azimuth三坐標測量機的橋式結構采用蜂窩狀鋁合金型材。高剛度為Azimuth提供了性能和速度方面的。對于這樣大小的三坐標，Azimuth不僅測量速度快，而且非常準確。

一臺大設備還應該能測量沉重的工件，這是Aberlink另一個應用思維。而不簡單的是增加花崗巖底座的厚度，這將增加巨大的成本和設備重量。Aberlink提供了一個特殊的設計，負載平面放在大理石底座上。這個平面能夠接受高達6噸的負載，然后通過設備底部的工作臺直接傳導到地面。這意味著沒有任何的計量檢測性能的損失。

產品特點：

  Aberlink易于使用的測量軟件

  短的學習時間——1天（事先沒有CMM的操作經驗）

  能夠測量重達6000kg的部件

  Y軸尺寸從1000mm到3000mm可選

  0.0001mm的高精度光柵尺

  立的驅動系統尋求在整個測量范圍內的性能。

  標配減震支架

  標配提供CMM觸摸操縱桿

 參考參數：

2、Aberlink Zenith 3 CNC三坐標測量機

使大范圍、高精密測量變得簡單且經濟！

Zenith 3 CNC 三坐標測量機是備受贊譽的Zenith too型號的升級設計的成果，過20年的三坐標設計經驗。正是由于Azimuth系列的巨大成功，Zenith 3的許多改進設計也圍繞設備右側支柱。

更大的氣浮軸承帶來更大剛性，提高準確度。新型號的誤差要比Zenith too系列優于過1微米。Zenith 3三坐標測量機是操作簡單、性能可靠的大量程三坐標測量機！

主要特點：

◆ 精度：運用新的計量學技術與方法獲得非常高的測量精度

◆ 性能：高性能軟件可以更有效的提高產品質量

◆ 驅動：全自動可更好地提高工作效率

◆ 可靠性：精心的設計非常適合在普通環境中使用

◆ 結構：花崗巖臺面，特種航空鋁合金全封閉框架橋式結構，平面氣浮設計，力求運行低沖量和低熱量，更 能滿足現場測量需求

◆ 傳動：特的氣浮軸承設計，阻力小、無摩擦，儀器運行穩定，靈活、定位可靠

◆ 光柵尺：三軸均為英國雷尼紹線性增量光柵尺，分辨率0.0005mm

◆ 直觀軟件：專為初次使用者設計的直觀易用的軟件

◆ 軟件接口：檢查數據可通過DXF格式文件直接導入AutoCAD中

參考參數：

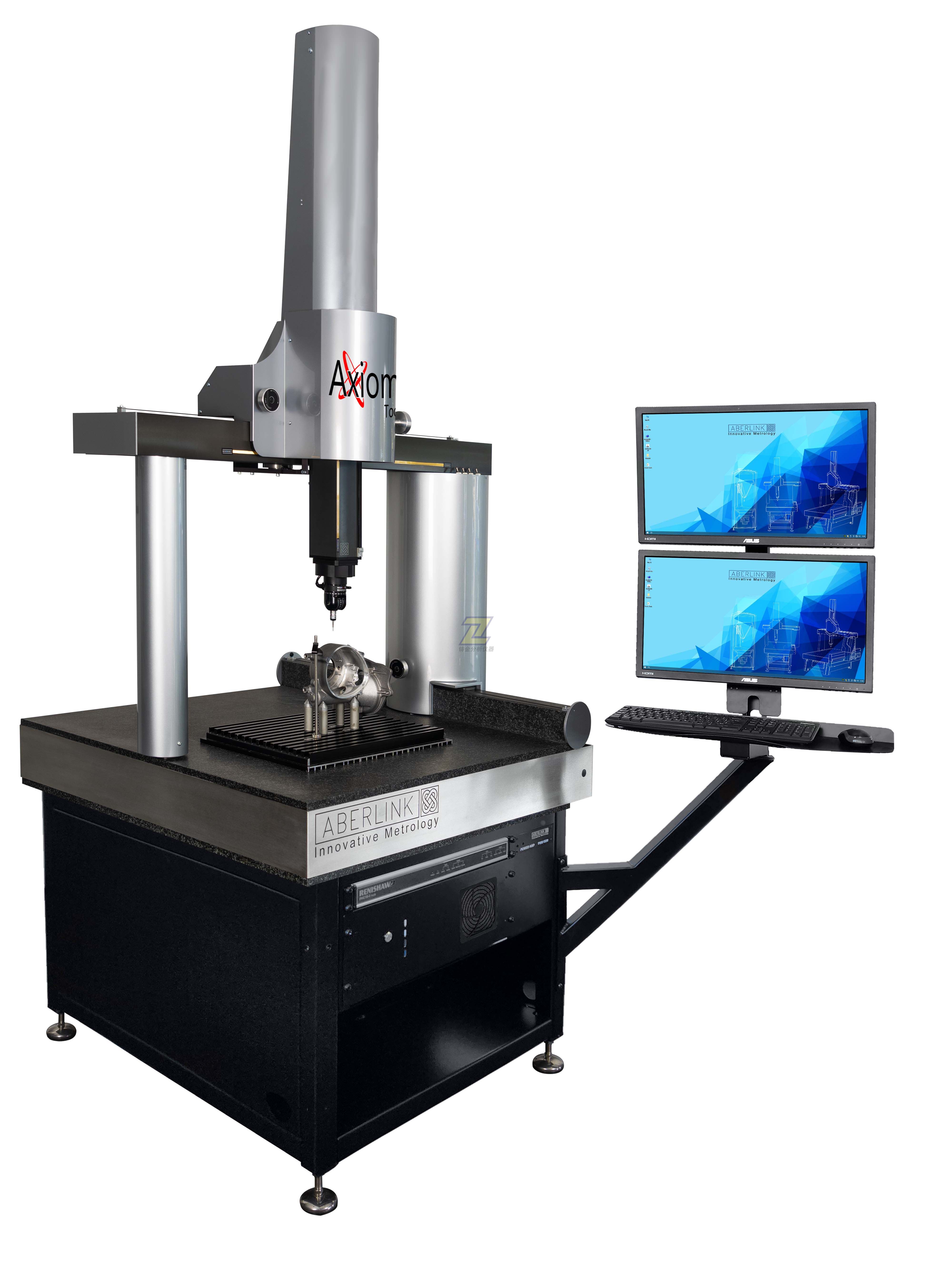

3、Aberlink Axiom too HS三坐標測量機

自2004年以來Axiom too 三坐標測量機為業提供一個快速和準確的測量解決方案,但一如既往地,Aberlink不斷努力改善提供的解決方案。Axiom HS是更快和更準確的三坐標測量機。

Axiom too HS不是使用的皮帶傳送技術，而是使用更大設備和光學設備上的傳動桿技術。這意味著Axiom too HS比普通三坐標將達到更高的加速度。

Axiom too HS采用0.1μm分辨率光柵尺，結合誤差映射技術的三坐標測量機。

參考參數：

4、Aberlink Axiom too自動三坐標測量機

Dantsin-Aberlink在三坐標領域有二十多年研發和經驗，Axiom Too CNC自動 系列三坐標測量機是在英國受歡迎的一款測量機。采用全航空鋁合金橋式結構，儀器運行高速、平穩。測量軟件具有溫度補償功能，環境溫度無需嚴格控制，測量結果也不易失真，適合在計量室及車間現場使用。

硬件主要特點：

◆ 運用新的計量學技術與方法獲得非常高測量精度

◆ 高性能軟件可以更有效的提高產品質量

◆ 手動或全自動可更好地提高工作效率

◆ 精心的設計非常適合在普通環境中使用

◆ 花崗巖與特制蜂窩狀航空鑄鋁基體結構，提高了儀器的穩定性

◆ 氣浮軸承設計，儀器工作更加穩定靈活、定位更準確

◆ 優化的微調裝置允許用戶將摩擦力調節到合適大小

◆ 三軸均為英國雷尼紹線性增量光柵尺，分辨率0.0005mm

◆ 為初次使用者設計的直觀易用軟件

◆ 檢查數據可通過DXF格式文件直接導入AutoCAD中

參考參數：

5、Aberlink Axiom too手動三坐標測量機

花崗巖與特制蜂窩狀航空鑄鋁基體結構具有減震保護，臺面帶有標準M6螺紋孔用于工件或夾具的安裝。坐標機由堅固的花崗巖工作臺導軌、高性能的全航空鋁合金橋式結構和抗磨損的硬陽化擠壓鋁成型導軌組成。

內置的PC系統和控制器使得整機尺寸更小化。基座具有減震保護，配置用戶工作站，滿足現場的使用要求。

產品特點：

Aberlink易于使用的測量軟件

短的學習時間——1天

氣動鎖緊和精細操作手輪

適用于車間環境

符合環境振動標準的設備防護

優化的自由空氣軸承,鋁合金橋架和花崗巖底座

經濟的全自動升級選項

參考參數：

6、Fulcrum現場型坐標測量機

Aberlink Fulcrum三坐標測量機可在車間現場使用。三坐標測量機整機結構緊湊，在車間現場方便使用。Fulcrum是手動CMM,通過使用三個旋轉軸的設計,Aberlink了一個緊湊的和便攜式的設計,使它能夠在需要的地方使用,在車間靠近你的機床。

設計的優化檢查,當零件從機器上下來時,每一次操作一次,回送給加工過程中早的機會,在后檢查之前,在更多的費用。

為A不鏈接測量軟件了一個更簡單的用戶界面,使手動CMM更容易使用,同時保留了完整的功能。在手動掃描零件后,關鍵特性被自動識別,尺寸自動顯示.

直覺軟件和設計意味著,即使沒有先前的操作經驗,你也會在切換支點CMM的幾分鐘內測量你的部件。無論是次檢查、小批量質量控制還是數控機床的設置,它將很快成為啟動、臨時檢查的選工具。支點是容易學習和使用的CMM。
